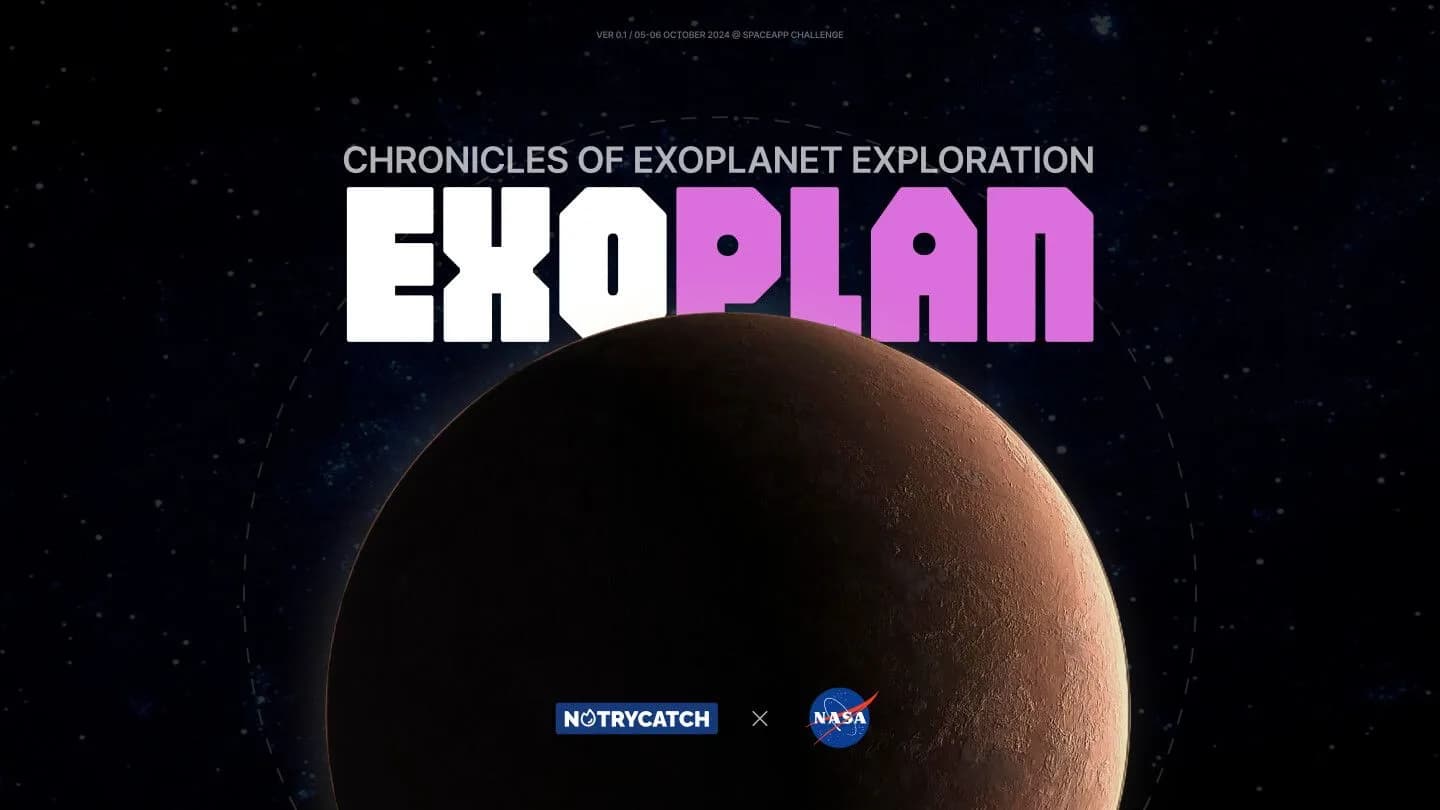

EXOPLAN: как я превратил таблицы NASA в интерактивное исследование экзопланет
хакатон / образование / 3D-интерфейс / data visualization
За 36 часов мы превратили таблицы NASA в браузерный 3D-продукт для исследования экзопланет. Я спроектировал его от модели данных до всех экранов; проект получил статус 2024 Global Nominee.
- Модель данныхНаучные таблицы NASA и Caltech превратились в структуру объекта: планета, звезда, орбита, открытие, инструмент наблюдения и источник.
- Точка входаГотовая планета заменила пустой поиск, а общий каталог стал вторым уровнем навигации.
- Визуальный масштабСравнения с Землёй и Солнцем помогали считывать размеры и расстояния без подготовки в астрономии.
- Инструменты наблюдения3D-Земля с наземными обсерваториями и отдельный слой космических телескопов связали планеты со способами их изучения.
- Компания
- NASA Space Apps Challenge
- Роль
- Продуктовый дизайнер
- Период
- 36 часов, октябрь 2024
- Зона ответственности
- Разбор NASA Exoplanet Archive, модель данных и информационная архитектура, ключевые сценарии, все экраны и визуальная система, приоритизация и передача решений разработчикам.
- Научные данные и информационная архитектура
- Исследование планет через 3D
- Сравнение размеров и расстояний
- Обсерватории и космические телескопы
- Приоритизация и работа с разработкой
На NASA Space Apps Challenge 2024 мы взялись за задачу: сделать открытые данные об экзопланетах понятными и интересными для студентов. На исследование, дизайн и разработку было 36 часов.
Исходником служил NASA Exoplanet Archive — научная база с десятками параметров планет, звёзд, орбит, методов обнаружения и публикаций.
Один объект мог иметь несколько наборов значений из разных исследований. Прежде чем проектировать интерфейс, нужно было разобраться в данных и собрать из них понятную модель.
Я был единственным дизайнером в команде из четырёх человек. Разбирался в научном домене, строил информационную архитектуру, проектировал ключевые сценарии и все экраны, вместе с разработчиками определял, что реально успеть к дедлайну.
За выходные мы собрали EXOPLAN — браузерный прототип с интерактивными 3D-сценами планет, сравнениями масштабов и отдельным сценарием обсерваторий и телескопов. Проект получил статус 2024 Global Nominee и прошёл в Global Judging NASA Space Apps.
Сначала — понять данные
Пользовательских тестов за выходные не было. Я опирался на бриф NASA, научные источники и собственный опыт первого погружения в архив.
Например, для Kepler-186f в архиве опубликовано 13 наборов параметров из разных источников.
Перед проектированием карточки я отделил параметры планеты от параметров звезды, разобрался в методах обнаружения и источниках, выбрал ключевые значения и разделил данные на пять групп:
объект и система
→ масштаб и орбита
→ родительская звезда
→ открытие и инструменты
→ научные источники
Для интерфейса я собрал понятную модель Kepler-186f: пятая планета системы Kepler-186, обнаруженная транзитным методом миссией Kepler в 2014 году. Она находится примерно в 580 световых годах от Земли, имеет радиус около 1,17 земного и совершает оборот вокруг звезды примерно за 130 дней.
Ключевые решения
1. Начать с планеты
Каталог и поиск полезны, когда человек уже знает, что ищет. Новичок не знает ни названий планет, ни подходящих запросов.
Поэтому главный экран сразу открывал готовую планету. Next planet должен был переводить к следующему объекту, а All planets — открывать общий список.
справочник: каталог → поиск → карточка
EXOPLAN: планета → исследование → каталог
В публичном прототипе работает список и выбор планеты. Действие Next planet осталось в спроектированном интерфейсе.
2. Сделать масштаб видимым
Число 580 световых лет точное, но почти ничего не даёт почувствовать.
Размер планеты мы показывали рядом с Землёй, размер звезды — рядом с Солнцем. Для расстояния использовали последовательность скоростей: автомобиль, поезд, самолёт, Voyager и свет.
Переключение скоростей показывает, насколько земной опыт неприменим к расстоянию в 580 световых лет.
3. Связать планету с источниками знания
Знание о планете складывается из метода обнаружения, миссии, последующих наблюдений и научных публикаций.
планета
├─ обнаружена методом
├─ обнаружена миссией
├─ изучалась инструментами
└─ описана в публикациях
Для наземных обсерваторий команда сделала точки по реальным координатам на 3D-модели Земли. TESS, Kepler, James Webb и Hubble вынесли в отдельный слой космических инструментов.
В прототип вошли сцены и карточки части инструментов. Полная связь планет, наблюдений и публикаций осталась на уровне информационной архитектуры.
Собрать ядро за выходные
Интерактивная сцена была основой продукта. Я описал пять ключевых состояний: базовая сцена, карточка объекта, сравнение, каталог и обсерватории. Разработчики проверили их реализуемость, после чего команда выбрала браузерный 3D-стек.
Когда стало ясно, что весь объём не собрать, мы отказались от backend, а я сократил справочники и вторичные состояния. В приоритете остались сцены, карточки, сравнения, travel-time, выбор планет и обсерватории.
Работало: 3D-сцены, карточки, сравнения, travel-time, список планет, выбор объекта и сцена обсерваторий.
Было спроектировано, но упрощено: квизы, Learn, справочники и связанные состояния.
Не строили: backend, профиль, сохранение прогресса, автоматическую загрузку данных NASA и полную связь параметров с публикациями.
Результат
На NASA Space Apps Challenge 2024 отправили 9 996 проектов. Более 940 получили статус Global Nominee и прошли в Global Judging.
EXOPLAN оказался среди примерно 10% отправленных решений, прошедших на глобальную оценку.
За один уикенд я разобрал новый научный домен, собрал информационную архитектуру и ключевые сценарии. Команда довела интерактивное ядро до публичного браузерного прототипа.
Дальше я бы проверил, помогает ли готовая планета начать исследование, дают ли сравнения почувствовать масштаб и различают ли ученики объект, метод обнаружения и инструмент наблюдения.
